آشنایی با تفاوت قالب نیوجرسی و قالب جدول

در اجرای پروژه های زیرساختی و شهری، انتخاب صحیح قالب در پروژه های بتنی، یکی از عوامل تأثیرگذار در افزایش دقت اجرا، کنترل هزینه‌ها و تضمین عملکرد سازه است. در این میان، قالب های نیوجرسی و قالب های جدول، هر دو در عملیات بتن ریزی بسیار پرکاربرد هستند، اما کاربردها، طراحی و الزامات فنی آن‌ها با یکدیگر متفاوت است.

قالب نیوجرسی بیشتر در ساخت موانع ترافیکی و جداکننده های میانی مسیرها به کار می‌رود. طراحی خاص این قالب با شیب های محاسبه شده، به حفظ ایمنی در مسیرهای پرتردد کمک می‌کند. در مقابل، قالب جدول برای مرزبندی پیاده روها، حاشیه خیابان‌ها و هدایت آب‌های سطحی طراحی شده و عمدتا در فضاهای شهری و محوطه سازی استفاده می‌شود.

تفاوت این دو قالب، تنها در ابعاد یا شکل ظاهری خلاصه نمی‌شود. هر کدام نیازمند ساختار، تجهیزات و روش اجرایی خاص خود هستند. درک این تفاوت‌ها برای پیمانکاران، ناظران و تیم‌های فنی ضروری‌ است؛ زیرا انتخاب نادرست قالب، می‌تواند به دوباره کاری، هدررفت منابع و افت کیفیت محصول منجر شود.

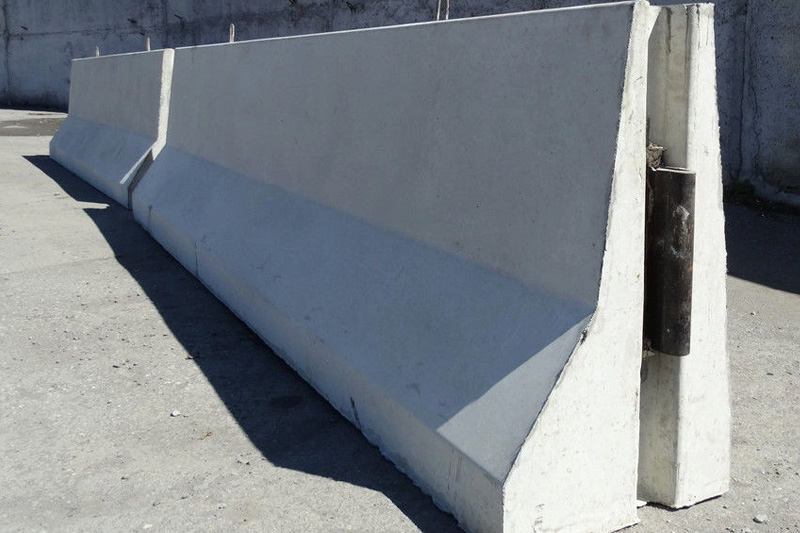

قالب نیوجرسی چیست و چه کاربردی دارد؟

برای ساخت موانع بتنی ایمن و استاندارد، قالب نیوجرسی به عنوان یکی از رایج ترین تجهیزات مورد استفاده در پروژه های راهسازی شناخته می‌شود که به منظور ایمن سازی مسیرها، هدایت جریان ترافیک و جلوگیری از برخورد مستقیم خودروها با مناطق خطرناک یا لاین مخالف طراحی شده‌اند. این نوع قالب‌ها، برای تولید قطعاتی به کار می‌روند که معمولا با عنوان مانع نیوجرسی شناخته می‌شوند و ساختاری مقاوم، پایدار و دارای هندسه‌ای خاص برای دفع انرژی برخوردارند.

استفاده از این موانع بتنی در پروژه های راه سازی، تونل سازی، دوربرگردان‌ها و جداسازی مسیرهای پرتردد شهری و برون شهری کاربرد بسیاری دارد. طراحی منحنی شکل این قطعات، موجب کاهش شدت ضربه و بازگرداندن خودرو به مسیر اصلی می‌شود، بدون آنکه خسارت زیادی به خودرو یا جان سرنشینان وارد گردد.

قالب نیوجرسی با استفاده از بتن مسلح و مطابق با استانداردهای فنی طراحی می‌شود و قابلیت استفاده مکرر در پروژه های مختلف را دارد. بهره گیری از قالب های صنعتی دقیق، باعث تولید قطعاتی با ابعاد استاندارد، سطح یکنواخت و دوام بالا می‌شود که در کوتاه ترین زمان نصب و راه اندازی خواهند شد.

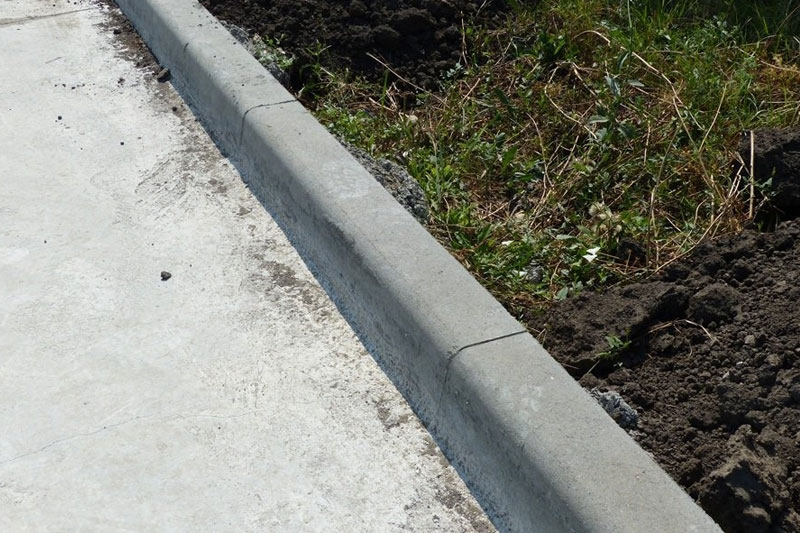

قالب جدول چیست و در چه پروژه هایی به کار می‌رود؟

قالب های جدول بتنی، بتن را در قالبی دقیق و منظم قرار می‌دهند تا جداولی با ابعاد استاندارد شکل بگیرند که نظم و ساختار شهر را به روشنی مشخص می‌کند. این قالب‌ها که معمولا از فلز ساخته می‌شوند، امکان شکل دهی دقیق بتن را فراهم کرده و باعث تسریع در روند اجرایی پروژه‌ها می‌شوند.

قالب های جدول در انواع مختلفی همچون کشویی، پیچی و کانیوو طراحی شده‌اند که هر کدام با ویژگی های خاصی متناسب با نوع پروژه و شرایط اجرایی انتخاب می‌شوند. قالب کشویی به دلیل درب متحرک خود، سرعت نصب و بازکردن بالایی دارد و در پروژه های با حجم زیاد کاربردی است. قالب پیچی با استفاده از پیچ و مهره، اطمینان از ثبات و جلوگیری از نشت بتن را تضمین می‌کند و قالب کانیوو با شکل هلالی، برای ایجاد کانال های هدایت آب و سیستم‌های زهکشی بسیار کارآمد است.

در بستر شهرسازی، این قالب‌ها به تعیین دقیق مسیرهای عبور و مرور، جداسازی فضاهای عمومی، ساماندهی جریان آب و ایجاد زیرساخت‌های مختلف همچون کانال‌ها و سکوهای خدماتی کمک شایانی می‌کنند. کیفیت ساخت قالب و به کارگیری مواد اولیه استاندارد، نه تنها مقاومت سازه‌ها را در برابر شرایط محیطی و جوی افزایش می‌دهد، بلکه به حفظ طول عمر و پایداری آنها نیز منجر می‌شود. همچنین، استفاده از تجهیزات مناسب مانند بتونیر در تولید بتن یکنواخت و مقاوم، از اهمیت بالایی برخوردار است.

مقایسه ابعاد، طراحی و فرم هندسی دو قالب

قالب نیوجرسی و قالب جدول دو نوع رایج قالب های بتنی در ساخت و ساز شهری هستند که از نظر ابعاد، طراحی و فرم هندسی تفاوت های مشخصی دارند. در هنگام انتخاب و سفارش قالب نیوجرسی به طور معمول به صورت قطعه ای بلند و باریک طراحی می‌شود که ارتفاع آن معمولا بین ۵۰ تا ۸۰ سانتی متر است و عرض آن نسبتا کم است؛ به گونه‌ای که بیشتر برای ایجاد موانع ترافیکی یا جداسازی مسیرهای عبوری استفاده می‌شود. فرم هندسی قالب نیوجرسی غالبا به شکل ذوزنقه ای با لبه های شیب دار است تا بتواند به عنوان یک حفاظ موثر در برابر برخورد وسایل نقلیه عمل کند و نیروی وارده را به زمین منتقل کند. این طراحی خاص، علاوه بر کارکرد حفاظتی، به تسهیل هدایت ترافیک و جلوگیری از تصادفات کمک می‌کند.

در مقابل، قالب جدول معمولا به شکل مکعب مستطیل یا L شکل با ارتفاعی کمتر از قالب نیوجرسی است که اغلب بین ۱۵ تا ۳۰ سانتی متر متغیر است و عرض آن بیشتر است تا بتواند به عنوان مرز معابر یا جداول کنار خیابان‌ها به کار رود. طراحی قالب جدول بر پایه ایجاد سطحی صاف و یکنواخت است که علاوه بر جداسازی فضای خیابان، امکان نصب نوارهای هدایت کننده، کفپوش یا حتی زهکشی را فراهم می‌آورد. فرم هندسی قالب جدول بیشتر به شکل ساده و زاویه دار است تا نصب و تعویض آن سریع و آسان باشد.

تفاوت در روش اجرا و قالب بندی بتن

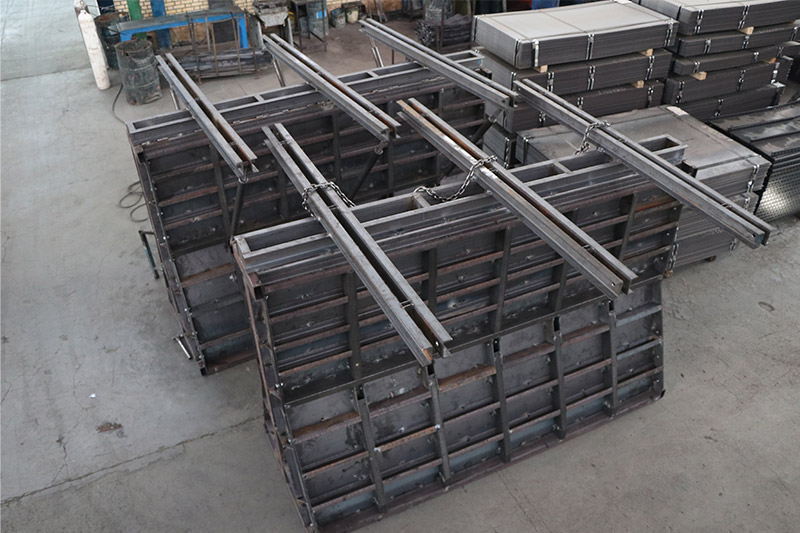

تفاوت در روش اجرا و قالب بندی بتن در قالب های نیوجرسی و جدول، ناشی از تفاوت در ابعاد، عملکرد و شکل نهایی آن‌ها است. قالب نیوجرسی به دلیل ابعاد بزرگتر، وزن بیشتر و نقش ایمنی در کنترل ترافیک، نیازمند فرآیند اجرایی دقیق تری است. این قالب‌ها معمولا از نوع فلزی سنگین با اتصالات مفصلی (مانند نری و مادگی یا لولا) ساخته می‌شوند تا هنگام بتن ریزی، شکل دقیق هندسی حفظ شود.

در اجرای نیوجرسی، ابتدا قالب‌ها روی بستر تراز شده و مقاوم نصب می‌گردند، سپس آرماتورگذاری انجام می‌شود و بتن با اسلامپ پایین برای جلوگیری از روانی بیش‌ازحد ریخته می‌شود. ویبره دقیق در حین بتن ریزی، جلوگیری از ایجاد حفره های هوا و اطمینان از تراکم یکنواخت از نکات مهم در این مرحله است. پس از گیرش اولیه، قالب‌ها به صورت مرحله‌ای باز می‌شوند.

در مقابل، قالب بندی جدول به دلیل ابعاد کوچکتر و کاربردهای شهری سبک تر، ساده تر و سریع تر است. این قالب‌ها می‌توانند فلزی، پلاستیکی یا آلومینیوم باشند و غالبا به صورت کشویی یا پیچی طراحی شده‌اند. مراحل اجرا شامل نصب قالب، بتن ریزی با اسلامپ متوسط، ویبره دستی یا مکانیکی و جداسازی سریع پس از گیرش سطحی بتن است. به دلیل سبک بودن قطعات، در پروژه های پیاده رو یا محوطه سازی، امکان تولید در محل یا انتقال قطعات پیش ساخته نیز وجود دارد.

 انتخاب بین قالب نیوجرسی و قالب جدول در پروژه های شهری

انتخاب بین قالب نیوجرسی و قالب جدول در پروژه های شهری، تصمیمی است که به نوع کاربری، هدف پروژه و شرایط اجرایی بستگی دارد. هر یک از این قالب‌ها نقش متفاوتی در سازمان دهی فضای شهری ایفا می‌کنند و نمی‌توان آن‌ها را جایگزین یکدیگر دانست. قالب نیوجرسی با ساختار بلند، فرم شیب دار و وزن بالا، برای کنترل جریان ترافیک، ایجاد موانع ایمنی، و جداسازی مسیر وسایل نقلیه طراحی شده است. به دلیل طراحی خاص، این قالب‌ها اغلب در بزرگراه ها، رمپ‌ها، مناطق پرخطر یا پروژه هایی که اولویت با ایمنی وسایل نقلیه است، مورد استفاده قرار می‌گیرند.

در مقابل، قالب جدول با ابعاد کوچکتر و شکل ساده تر، بیشتر برای تفکیک فضاهای پیاده رو، هدایت آب های سطحی، محوطه سازی و زیباسازی معابر استفاده می‌شود. این قالب‌ها به دلیل وزن کمتر و اجرای آسان‌تر، در پروژه های سبک تر یا گسترده تر شهری که نیاز به تولید انبوه قطعات وجود دارد، انتخاب مناسب تری هستند.

بنابراین انتخاب نهایی باید بر اساس عواملی چون نوع ترافیک، موقعیت مکانی، الزامات ایمنی، سرعت اجرای پروژه و بودجه انجام شود. نادیده گرفتن این ملاحظات می‌تواند به کاهش بهره وری، افزایش هزینه‌ها یا حتی ایجاد خطرات ایمنی منجر شود.

قالب های نیوجرسی و جدول، هر یک طراحی، ساختار و کاربری متمایز از هم دارند که پاسخگوی نیازهای متفاوت در پروژه های شهری و زیرساختی هستند. قالب نیوجرسی، با فرم مهندسی شده و عملکرد حفاظتی، برای تامین ایمنی مسیرهای پرتردد و هدایت جریان ترافیک به کار می‌رود. در حالیکه قالب جدول، در مرزبندی، زیباسازی و هدایت آب های سطحی در بافت شهری، نقشی مکمل و ضروری مورد استفاده قرار می گیرد.

تفاوت در ابعاد، فرم هندسی، روش قالب بندی و اجرای بتن، این دو قالب را در جایگاه هایی کاملا متمایز قرار داده است، به طوری که انتخاب صحیح بین آن‌ها مستلزم درک دقیق از نیاز پروژه، نوع کاربری، الزامات فنی، سرعت اجرا و بودجه در دسترس است. بی توجهی به این تفاوت‌ها می‌تواند به افزایش هزینه، کاهش کیفیت و بروز مشکلات ساختاری منجر شود.
